Jako dostawca pomp żeliwnych często otrzymuję pytania o typy uszczelnień wału tych pomp. Uszczelnienia wału odgrywają kluczową rolę w wydajności i trwałości pomp żeliwnych, dlatego ważne jest zrozumienie różnych dostępnych opcji. W tym poście na blogu omówię popularne typy uszczelnień wału w pompach żeliwnych, wyjaśnię ich zalety i wady oraz pomogę w ustaleniu, który z nich będzie najlepiej odpowiadał Twoim potrzebom.
Uszczelki dławnicy
Zacznijmy od uszczelek dławnic. Są to jedne z najstarszych i najbardziej tradycyjnych typów uszczelnień wału stosowanych w pompach. Uszczelnienie dławnicy składa się z dławika, wypełnienia (zwykle wykonanego z materiałów takich jak azbest, grafit lub włókna syntetyczne) i tulei na wale pompy. Farsz jest umieszczany w dławnicy wokół wału, a dławik jest dokręcany w celu dociśnięcia farszu do wału, tworząc uszczelnienie.
Jedną z największych zalet uszczelnień dławnic jest ich prostota. Są stosunkowo łatwe w montażu i konserwacji oraz wytrzymują szeroki zakres ciśnień i temperatur. Ponadto, jeśli wypełnienie ulegnie zużyciu, można je łatwo wymienić bez konieczności wymiany całego zespołu uszczelki.
Jednakże uszczelnienia dławnic mają pewne wady. Mają tendencję do ciągłego wyciekania niewielkiej ilości płynu, co może stanowić problem w zastosowaniach, w których wyciek jest niedopuszczalny. Ponadto uszczelka musi być regularnie regulowana, aby utrzymać prawidłowe uszczelnienie, a jeśli nie zostanie prawidłowo wyregulowana, może spowodować nadmierne zużycie wału i tulei.
Uszczelnienia mechaniczne
Uszczelnienia mechaniczne to kolejny popularny wybór pomp żeliwnych. Uszczelnienie mechaniczne składa się z dwóch płaskich powierzchni – jednej nieruchomej i jednej obrotowej – które są dociskane do siebie, tworząc uszczelnienie. Powierzchnie czołowe są zwykle wykonane z materiałów takich jak węgiel, ceramika lub węglik krzemu i są smarowane pompowanym płynem.
Uszczelnienia mechaniczne mają kilka zalet w porównaniu z uszczelnieniami dławnic. Zapewniają znacznie lepszą szczelność przy minimalnych wyciekach, co czyni je idealnymi do zastosowań, w których problemem jest wyciek. Wymagają także mniej konserwacji niż uszczelki dławnic, ponieważ nie trzeba ich regulować tak często. Dodatkowo uszczelnienia mechaniczne mogą wytrzymać wyższe ciśnienia i prędkości niż uszczelnienia dławnic.
Jednak uszczelnienia mechaniczne mają również swoje ograniczenia. Są droższe od uszczelek dławnic, zarówno jeśli chodzi o koszt początkowy, jak i koszt wymiany. Są również bardziej skomplikowane w montażu i wymagają dokładniejszego wyrównania, więc jeśli nie zostaną zainstalowane prawidłowo, mogą przedwcześnie ulec uszkodzeniu.
Uszczelki wargowe
Uszczelnienia wargowe, znane również jako uszczelnienia olejowe, są prostą i opłacalną opcją dla pomp żeliwnych. Uszczelka wargowa składa się z gumowego lub elastomerowego pierścienia z elastyczną wargą, która dociska wał, tworząc uszczelnienie. Uszczelki wargowe są powszechnie stosowane w zastosowaniach, w których ciśnienie jest stosunkowo niskie, a płyn nie jest silnie ścierny.
Jedną z głównych zalet uszczelek wargowych jest ich niski koszt. Są również łatwe w montażu i zapewniają dobre uszczelnienie w wielu zastosowaniach. Jednakże uszczelki wargowe mają ograniczoną żywotność, szczególnie w zastosowaniach, w których wał obraca się z dużymi prędkościami lub gdy płyn zawiera cząstki ścierne. Mają także zazwyczaj wyższy współczynnik tarcia niż inne typy uszczelek, co może prowadzić do zwiększonego zużycia energii.
Uszczelki kasetowe
Uszczelnienia kasetowe to rodzaj uszczelnień mechanicznych, które są wstępnie zmontowane we wkładzie. Dzięki temu są bardzo łatwe w montażu, ponieważ można je po prostu wrzucić do pompy bez konieczności stosowania jakichkolwiek specjalnych narzędzi lub ustawiania. Uszczelnienia kasetowe zaprojektowano tak, aby zapewniały niezawodne i szczelne uszczelnienie, i często są używane w zastosowaniach, w których problemem są przestoje.
Główną zaletą uszczelnień kasetowych jest łatwość montażu i konserwacji. Oferują również wysoki poziom niezawodności, ponieważ są wstępnie zmontowane i przetestowane w fabryce. Jednakże uszczelnienia kasetowe są na ogół droższe niż inne typy uszczelek i mogą nie nadawać się do wszystkich zastosowań.
Wybór odpowiedniego uszczelnienia wału
Jak zatem wybrać odpowiednie uszczelnienie wału do pompy żeliwnej? Zależy to od kilku czynników, w tym rodzaju pompowanej cieczy, ciśnienia i temperatury układu, prędkości wału oraz dopuszczalnego poziomu wycieku.
Jeśli pompujesz czysty, nieścierny płyn przy niskich lub średnich ciśnieniach i temperaturach, dobrym wyborem może być uszczelka wargowa lub dławnica. Uszczelki te są stosunkowo niedrogie i łatwe w utrzymaniu.
Jeśli pompujesz ciecz żrącą lub ścierną lub jeśli potrzebujesz wysokiego poziomu uszczelnienia, bardziej odpowiednie może być uszczelnienie mechaniczne lub uszczelnienie kasetowe. Uszczelnienia te zapewniają lepszą skuteczność uszczelniania i dłuższą żywotność, ale są również droższe.
Ważne jest również, aby wziąć pod uwagę wymagania dotyczące montażu i konserwacji uszczelnienia. Jeśli masz ograniczoną wiedzę techniczną lub chcesz zminimalizować przestoje, najlepszym rozwiązaniem może być uszczelka kasetowa lub uszczelka wargowa, ponieważ są łatwe w montażu i konserwacji.
Inne typy pomp

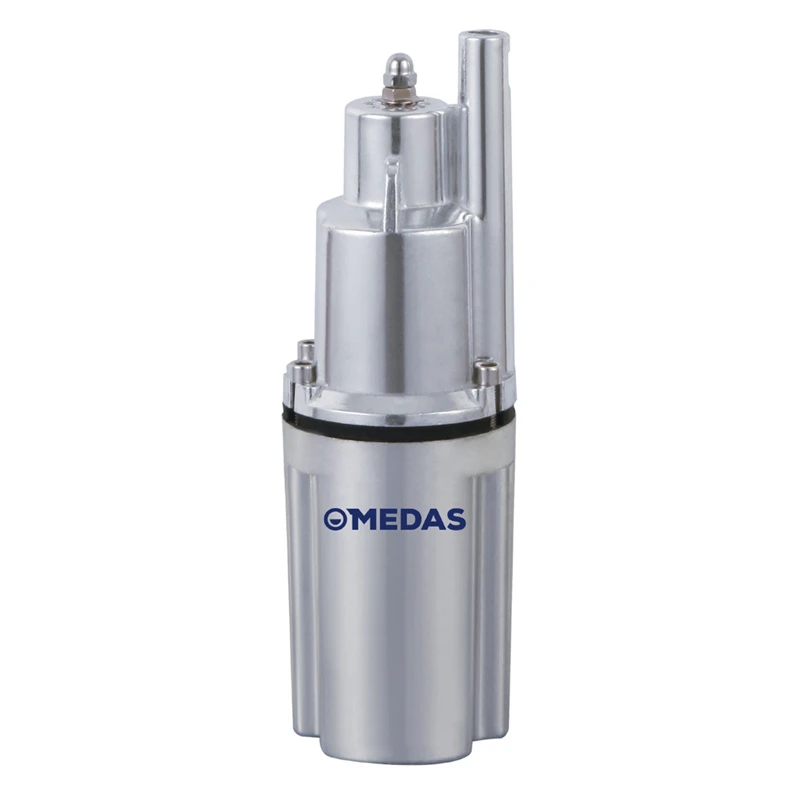

Oprócz pomp żeliwnych na rynku dostępnych jest kilka innych typów pomp. Na przykład,Pompa wibracyjnasą powszechnie stosowane w zastosowaniach na małą skalę, takich jak akwaria i fontanny. Są proste i niedrogie, ale mają ograniczone natężenia przepływu i ciśnienia.
Pompa głębinowaprzeznaczone są do pompowania wody z głębi ziemi. Są zazwyczaj mocniejsze niż inne typy pomp i mogą wytrzymać wyższe ciśnienia i natężenia przepływu.
Pompa basenowasłużą do cyrkulacji wody w basenach i spa. Są przeznaczone do przepompowywania dużych ilości wody i zwykle są wyposażone w filtr siatkowy usuwający zanieczyszczenia.
Wniosek
Podsumowując, wybór odpowiedniego uszczelnienia wału dla pompy żeliwnej ma kluczowe znaczenie dla zapewnienia jej optymalnej wydajności i trwałości. Każdy typ uszczelnienia wału ma swoje zalety i wady, dlatego przy podejmowaniu decyzji należy wziąć pod uwagę specyficzne wymagania aplikacji.
Jeśli nadal nie masz pewności, które uszczelnienie wału będzie odpowiednie dla Twojej pompy lub masz inne pytania dotyczące pomp żeliwnych, nie wahaj się z nami skontaktować. Jesteśmy tutaj, aby pomóc Ci znaleźć najlepsze rozwiązanie dla Twoich potrzeb. Niezależnie od tego, czy prowadzisz małą firmę, czy duży zakład przemysłowy, możemy zapewnić Ci wysokiej jakości pompy żeliwne oraz wiedzę niezbędną do zapewnienia ich sprawnego działania. Jeśli więc szukasz nowej pompy lub chcesz wymienić istniejącą, zadzwoń do nas lub wyślij e-mail. Nie możemy się doczekać współpracy z Tobą!
Referencje
- „Podręcznik pompy” autorstwa Igora J. Karassika i in.
- „Uszczelnienia mechaniczne: wybór, instalacja i konserwacja” Johna P. Blaira.
